Apakah Maksud SDR dalam Paip? Panduan Lengkap

Apakah Maksud SDR?

SDR bermaksud Nisbah Dimensi Standard , dan ini adalah salah satu spesifikasi pertama yang diperiksa oleh jurutera apabila memilih paip plastik untuk projek. Nombor tersebut memberitahu anda bagaimana diameter luar paip berkaitan dengan ketebalan dindingnya, yang seterusnya menentukan berapa banyak tekanan yang boleh dikendalikan oleh paip dengan selamat. Sebuah paip bertanda SDR 11, misalnya, mempunyai diameter luar sebelas kali ganda ketebalan dinding minimumnya.

Istilah ini muncul secara berterusan merentasi spesifikasi air, gas, pembetung dan paip industri, terutamanya untuk paip tekanan HDPE dan PVC. Pengilang yang mengeluarkan a rangkaian penuh produk paip HDPE biasanya menyenaraikan SDR bersama diameter paip dan kelas tekanan kerana ketiga-tiga nilai bersama-sama menentukan apa yang dinilai untuk dilakukan oleh paip.

Bagaimana SDR Dikira

Formula di sebalik SDR adalah mudah:

SDR = Diameter Luar ÷ Ketebalan Dinding Minimum

Ambil paip dengan diameter luar 4.5 inci dan ketebalan dinding minimum 0.409 dalamci. Bahagikan satu dengan yang lain dan hasilnya ialah 11, jadi paip dikelaskan sebagai SDR 11. Tukar ketebalan dinding kepada 0.265 inci pada diameter yang sama dan SDR naik kepada 17. Tiada apa-apa tentang diameter luar berubah-hanya dinding yang berubah, dan pembolehubah tunggal itu adalah apa yang ditangkap oleh nombor SDR.

Mengapa SDR Penting untuk Prestasi Paip

SDR bukan sekadar label dimensi—ia merupakan penunjuk langsung tentang berapa banyak tekanan dalaman yang boleh ditahan oleh paip. Hubungan berjalan dalam satu arah yang jelas: nombor SDR yang lebih rendah bermakna dinding yang lebih tebal berbanding dengan diameter paip, dan dinding yang lebih tebal mengendalikan tekanan yang lebih tinggi. Nombor SDR yang lebih tinggi bermakna dinding yang lebih nipis, kapasiti tekanan yang lebih rendah, dan biasanya paip yang lebih ringan dan lebih murah.

Inilah sebabnya mengapa dua paip berbeza diameter tetapi SDR yang sama membawa penarafan tekanan yang sama, selagi ia diperbuat daripada bahan yang sama. Paip SDR 11 HDPE 2 inci dan paip SDR 11 HDPE 12 inci kedua-duanya dinilai untuk tekanan kerja yang sama, kerana nisbah dinding kepada diameter kekal malar. Konsistensi itu adalah sebahagian daripada apa yang membuat paip polietilena berketumpatan tinggi untuk pengagihan air mudah untuk ditentukan merentasi sistem dengan saiz paip bercampur.

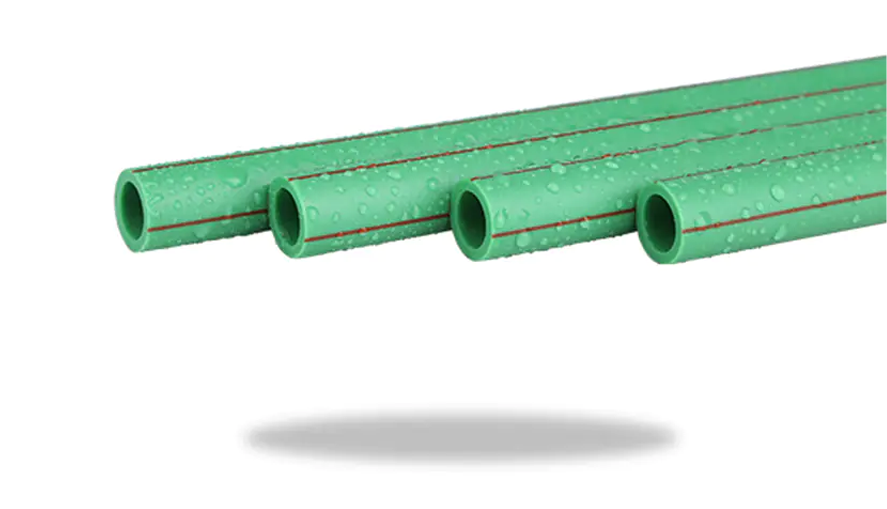

Ketebalan dinding yang didorong oleh SDR juga mempengaruhi kekakuan. Paip dengan SDR yang lebih rendah menahan pesongan di bawah beban tanah dan beban trafik lebih baik daripada paip berdinding nipis, tinggi SDR, yang penting untuk pemasangan tertimbus. Logik yang sama berlaku kepada sistem paip plastik lain—the kekuatan mekanikal dan rintangan mampatan paip PPR mengikuti perhubungan ketebalan dinding yang setanding.

SDR vs. DR: Apa Perbezaannya

SDR dan DR dikira dengan cara yang sama dan menerangkan perhubungan fizikal yang sama, tetapi kedua-duanya bukanlah istilah yang boleh ditukar ganti. DR (Nisbah Dimensi) digunakan untuk sebarang nisbah diameter luar kepada ketebalan dinding. SDR merujuk secara khusus kepada nisbah yang jatuh pada siri nombor piawai yang ditetapkan oleh ANSI: 9, 11, 13.5, 17, 21, 26, dan 32.5. Setiap peningkatan siri itu mewakili kira-kira 20% pengurangan ketebalan dinding daripada yang sebelumnya.

Sesetengah piawaian paip menggunakan nisbah dimensi yang tidak mendarat pada siri tersebut. Paip PVC AWWA C900, sebagai contoh, dihasilkan dalam nilai DR 14, DR 18 dan DR 25—yang dipilih untuk mencapai kelas tekanan tertentu dan bukannya mengikuti perkembangan ANSI. Paip tersebut betul-betul dipanggil paip DR, bukan paip SDR, walaupun matematik asasnya adalah sama. Dalam perbualan seharian, kedua-dua istilah digunakan secara longgar, tetapi perbezaannya penting apabila menulis spesifikasi atau membandingkan paip dengan bahan plastik yang berbeza, cara Paip HDPE berbanding paip PVC dan keluli dalam kekuatan dan fleksibiliti.

Nilai SDR Biasa dan Aplikasinya

Tidak setiap nilai SDR sesuai dengan setiap pekerjaan. Nombor yang lebih rendah pergi ke tempat tekanan tertinggi; nombor yang lebih tinggi pergi ke tempat beban lebih ringan atau tidak wujud.

SDR 11 melihat penggunaan yang meluas kerana ia mengimbangi kapasiti tekanan dengan kos bahan, dan ia merupakan penarafan standard untuk banyak paip pengedaran gas asli serta banyak lagi. Produk paip HDPE direka bentuk untuk pengedaran gas . Paip berkadar SDR 26 atau 32.5, sebaliknya, muncul dalam saliran yang diberi makan graviti di mana tekanan dalaman adalah minimum dan keutamaan adalah kecekapan kos berbanding kekuatan pecah.

Bagaimana Memilih SDR yang Betul

Memilih SDR bermula dengan tekanan kerja yang perlu dikendalikan oleh paip, termasuk sebarang kepala ketinggian dalam sistem. Dari situ, beberapa faktor lain lazimnya mendorong pilihan ke arah nombor yang lebih rendah atau lebih tinggi.

• Tekanan lonjakan daripada kitaran pam, penutupan injap atau penggunaan pili bomba, yang boleh melebihi tekanan keadaan mantap buat sementara waktu
• Kaedah pemasangan—penggerudian berarah dan pecah paip menggunakan tegasan tegangan yang selalunya memerlukan dinding yang lebih tebal daripada penilaian tekanan sahaja yang diperlukan
• Suhu operasi, kerana penarafan tekanan untuk paip plastik adalah berdasarkan suhu rujukan standard dan menurun apabila suhu meningkat
• Pemuatan luaran daripada kedalaman pengebumian, keadaan tanah dan lalu lintas, yang mempengaruhi berapa banyak kekukuhan gelang yang diperlukan oleh paip

Menurut Panduan teknikal Institut Paip Plastik mengenai nisbah dimensi HDPE , memadankan SDR dengan kedua-dua tekanan dan keadaan pemasangan—bukan tekanan sahaja—ialah yang memastikan sistem paip terus berprestasi sepanjang hayat reka bentuk penuhnya. Mendapatkan SDR dengan betul di hadapan mengelakkan ketidakpadanan yang mahal dengan kelengkapan dan peralatan gabungan di bawah talian, kerana sambungan, gandingan dan alatan kimpalan semuanya dibina di sekitar julat SDR tertentu. Untuk pandangan yang lebih luas tentang kedudukan penarafan ini sesuai dengan pemilihan paip keseluruhan, lihat kelebihan dan kawasan aplikasi paip polietilena berketumpatan tinggi .
